のりこし の自転車ガレージは家の外ですが、一応ガラスサッシがあって半屋内、昔で言うところの土間みたいな感じです。そこの電灯をタイマーでついたり消えたりするようにしました。





　買ったのはパナソニックの「あけたらタイマ」WTC5332WとWT5652です。ガレージのスイッチは三路で、ガレージ内と屋内のどちらでも入切ができる構造（階段の上下と同じ構造）になっているので、スイッチは二つ必要です。通常のスイッチは同じモノを２個用意するのですが、タイマースイッチの場合はWTC5332Wと子機（WT5652）の組み合わせで用意します。







　WTC5332WとWT5652のどちらを室内に設置するかですが、WTC5332W側にタイマー本体があるので、外に出なくても操作できるように、これを屋内側に設置します。











　プレートの枠を外して、











　ハンドル（押すところ）を外すとスイッチ本体が見えます。











　プレートを外します。











　取り付け枠が見えました。C金具ではなく、スイッチボックスが取り付けられています。











　取り付け枠を外します。











　電線接続部を確認します。0が黒、1が白、3が赤です。











　交換前と同じようにタイマースイッチの０、１、３に線を接続します。











　スイッチボックスに収めます。本体が大きいので慎重に。











　プレート枠とハンドルを付けて、











　完了です。



　続いて子機側を工事します。



　子機側に使えるスイッチは、WT5652とWT56520の2種類があります。どちらもスイッチ機能は同等で、WT5652は「ほたる機能（切の時に緑色ランプ点灯）」付きで、はほたる機能無しの違いです。











　ガレージ側のスイッチです。元々は蓋付きの屋外用だったのですが、蓋の開け閉めが面倒なので屋内用のスイッチに変更してあります。











　ハンドルやプレートを外すと取り付け枠が現れます。











　何やらよく見ると、スイッチボックスの中にぐちゃっと入れ込んでるのが見えます。それはさておき、











　取り付け枠を外して電線接続部を確認します。0が黒、1が白、3が赤です。当然親機側と同じになっている「ハズ」ですが、そこは思い込みで作業せずにきちんと確認が必要です。

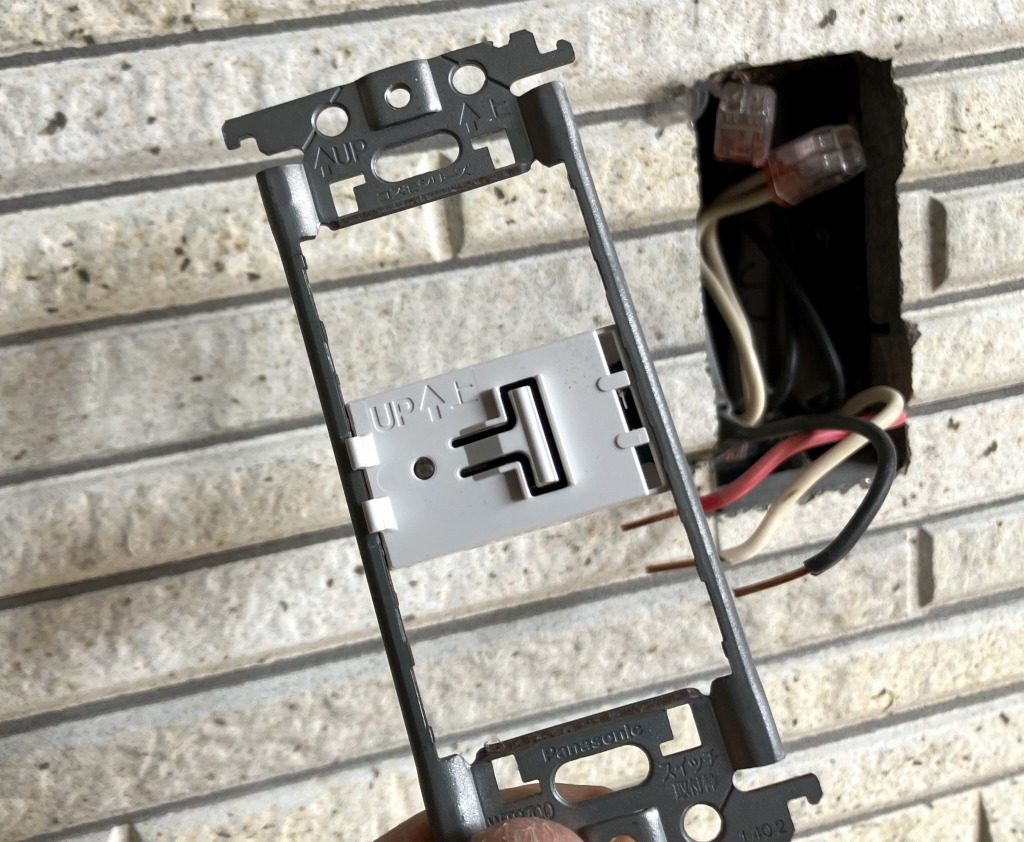

　子機側は取り付けプレートをそのまま使いますので、スイッチを外します。











　タイマースイッチと対になる子機スイッチを枠に嵌めます。











　交換前と同じように０、１、３に黒、白、赤をそれぞれ接続します。











　元に戻して、











　ハンドルもつけました。











　時刻を合わせて、タイマーをセットして完成です。



　冬の夜、寒く暗い中を帰ってきてライトがついてるのって素晴らしいです！
